產品詳情

產品介紹：

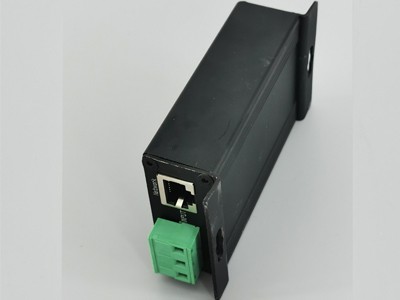

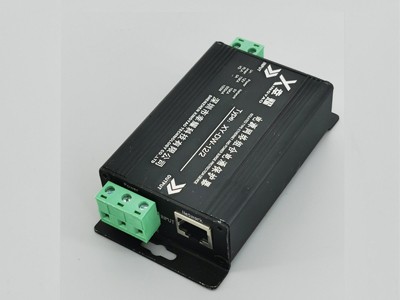

幸耀科技千兆網絡電源組合電涌保護器（又稱：電源網絡二合一防雷器，電源網絡二合一避雷器，電源網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類弱電設備、安防設備、電信設備、網絡設備的電源和1000M網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。

功能特點：

1、最大通流容量：20KA(8/20μS)，電源線路采用兩級復合平衡最安全線路，交流可以不分零/火線，零/火線隨便接(直流需分正負極），差模(線對線)、共模(線對地)全模保護，殘壓低，特別適合室外設備，受雷擊能量大，對殘壓值要求比較嚴酷的安裝場所。

2、網絡線路內部同樣采用兩級串聯式復合型保護，差模(線對線)、共模(線對地)全模保護，殘壓低，使用壽命長；

3、能有效防止電源、網絡等線路間電位差瞬時增大而造成的設備損壞；

4、采用集成化結構、在符合相關參數的情況下體積做到最小，不占空間;

5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；

技術指標：

名稱	千兆網絡電源組合電涌保護器
SPD類別	復合型SPD
SPD功能	具有限壓、限流功能
型號	XY-DW-12/2-20		XY-DW-24/2-20		XY-DW-220/2-20
類型	電源	網絡	電源	網絡	電源	網絡
標稱工作電壓Un	12V	5V	24V	5V	220V	5V
最大持續運行電壓Uc	18V	8V	30V	8V	320V	8V
負載電流	10A	500mA	10A	500mA	10A	500mA
標稱放電電流(8/20μS) In	10kA	5kA	10kA	5kA	10kA	5kA
最大放電電流(8/20μS) Imax	20kA	10kA	20kA	10kA	20kA	10kA
電壓保護水平(In) Up	≤48V (8/20μS)	≤15V x-x(1.2/50μS)	≤75V (8/20μS)	≤15V x-x(1.2/50μs)	≤900V (8/20μS)	≤15V x-x(1.2/50μs)
響應時間Ta	≤25ns	≤1ns	≤25ns	≤1ns	≤25ns	≤1ns
傳輸速率Vs	-	1000M bps	-	1000M bps	-	1000M bps
插入損耗Ae	-	≤0.2db	-	≤0.2db	-	≤0.2db
接口類型	接線端子	RJ45/1-8	接線端子	RJ45/1-8	接線端子	RJ45/1-8
安裝接線規格	2.5mm²	--	2.5mm²	--	4mm²	--
失效指示	綠色:正常熄滅:失效	--	綠色:正常熄滅:失效	--	綠色:正常熄滅:失效	--
過載故障模式	SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護
溫度范圍	-40℃…+85℃
外形尺寸	136mmx76mmx41mm
外殼材料	鋁合金
外殼保護等級	IP20
測試標準	GB/T 18802.21
