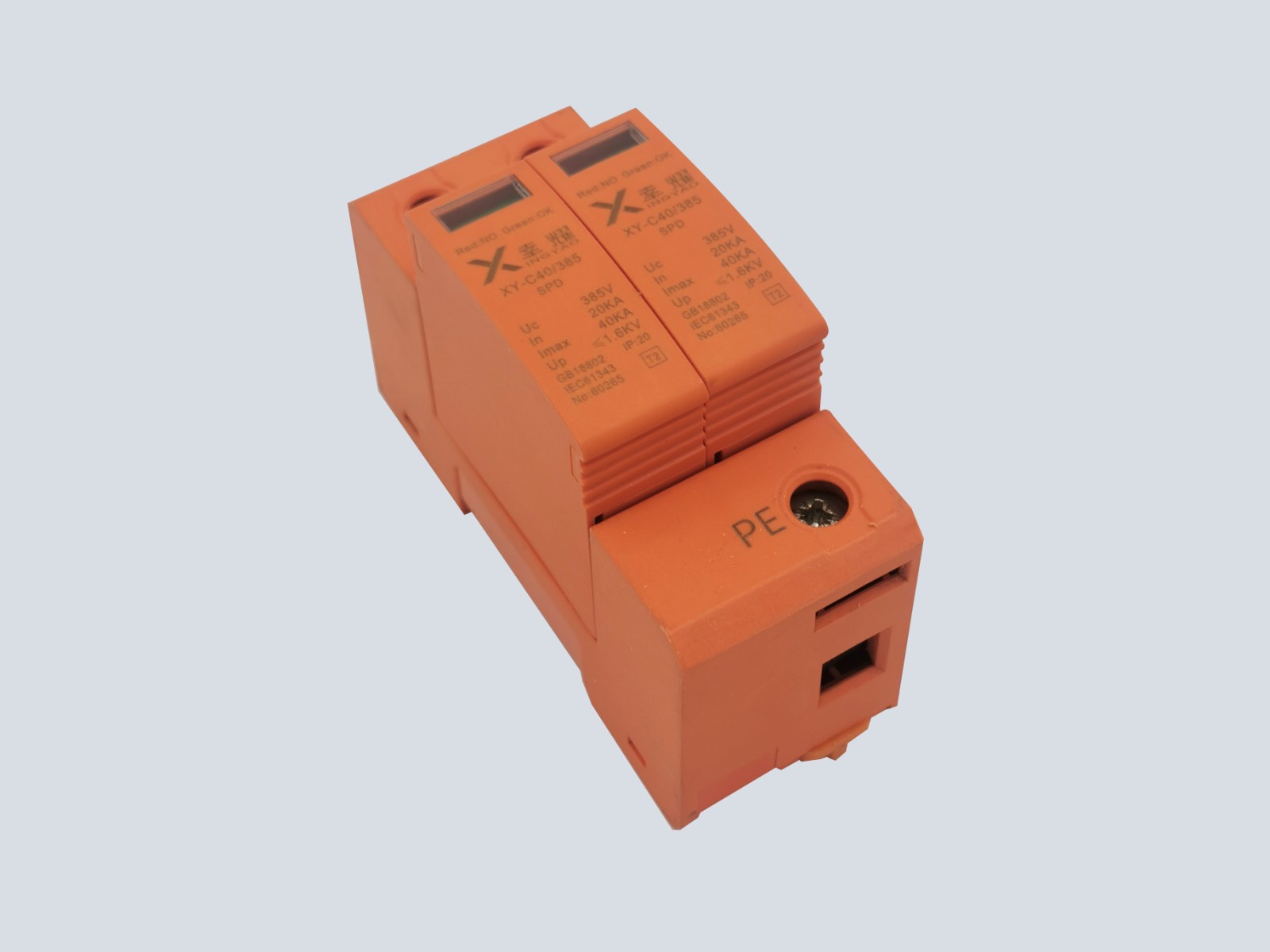

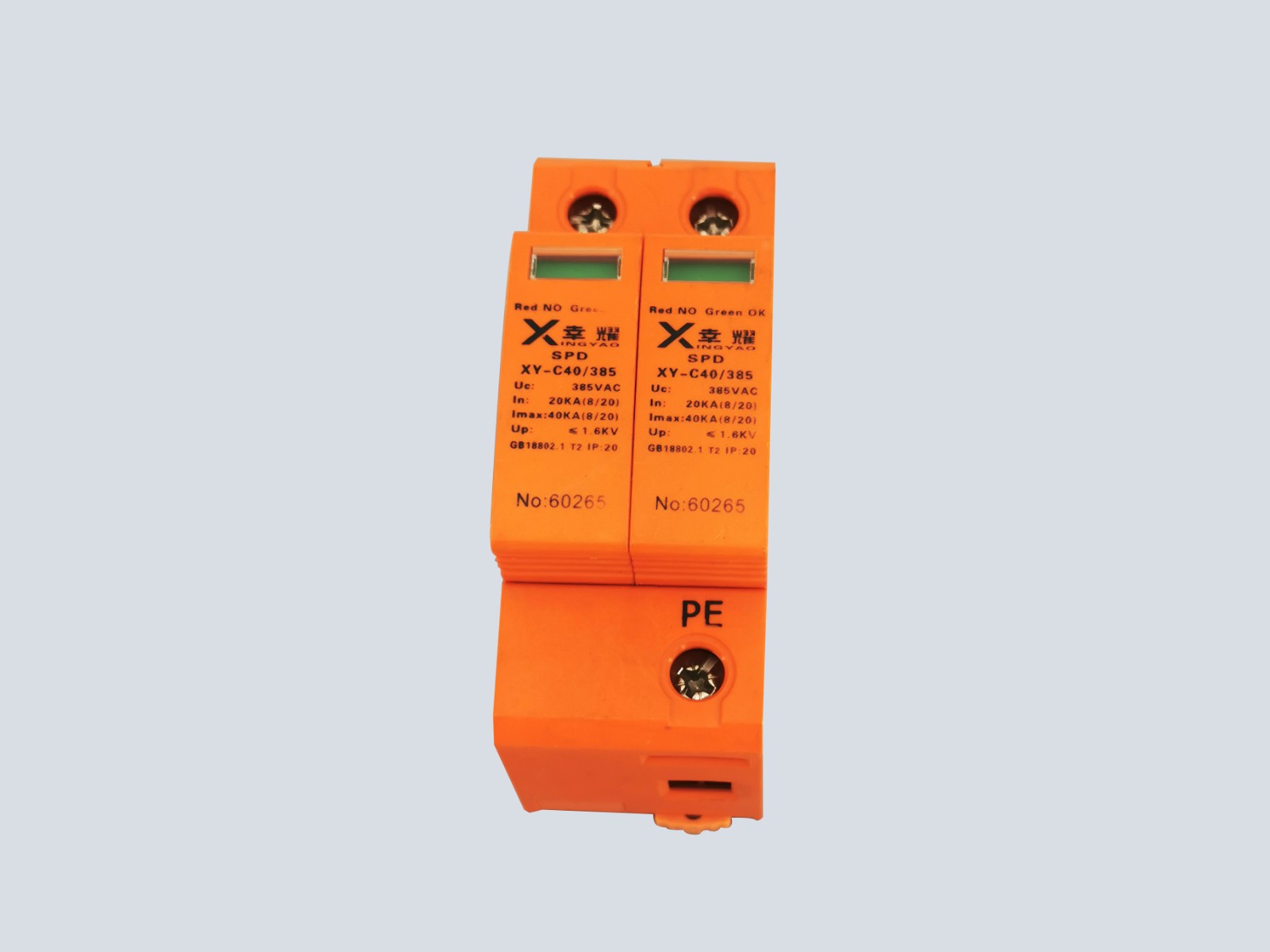

II級40KA三相電源防雷器（SPD）,電源防雷器,XY-C40/385?

產品分類：電源防雷器

訂購熱線：15889457601

產品詳情

產品介紹：

幸耀（XINGYAO）二級40KA電涌保護器（Surge Protection Device，簡稱SPD）(又稱電源防雷器、電源避雷器、浪涌保護器、過壓保護器)，適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電系統因雷擊而產生的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZ1區與LPZ2區交界處，其設計依據符合GB18802.1，IEC61643-1技術標準。

功能特點：

1、可選遙信端子報警功能，便于遠程報警監控。

2、最高可承受40KA(8/20μs)雷電流沖擊。

3、反應速度快，動作響應時間小于25ns。

4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。

5、內置熱脫扣失效脫離裝置，使防雷器因過熱、擊穿失效時能自動斷開。

6、可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。

產品應用和安裝位置：

II級系列浪涌保護器適用于雷擊區域的LPZ1區與LPZ2區交界處，通常并聯安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內；也可安裝在六層以下住宅照明配電箱內，分散型小別墅可將SPD安裝在住戶配電箱內。

技術參數：

名稱	電涌保護器
型號	XY-C40/275	XY-C40/320	XY-C40/385	XY-C40/420
試驗級別（依據IEC61643-1）	II
保護模式	L-PE，N-PE
額定工作電壓(Un)	220～380V
最大持續工作電壓(Uc) 50Hz/60Hz	275VAC	320VAC	385VAC	420VAC
	350VDC	420VDC	505VAC	560VDC
標稱放電電流(In)	20kA(8/20μs)
最大放電電流(Imax)	40kA(8/20μs)
電壓保護水平(Up) 在In時	≤1.1kV	≤1.2kV	≤1.5kV	≤1.6kV
漏電流 (LC)	≤10μA	≤10μA	≤10μA	≤10μA
響應時間 (Ta)	≤25ns
后備保護斷路器選型	D型25A-32A，分斷電流能力為6.5KA
接入導線截面(L/N)	≥6mm2
接入接地線截面(PE)	≥10mm2 (相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條)
工作環境	-40℃~+85℃
相對濕度	≤95%
尺寸	2P：369067mm，4P：729067
安裝	35mm標準電氣導軌
外殼材料	增強阻燃PBT
測試依據	GB18802.1、IEC61643-1
