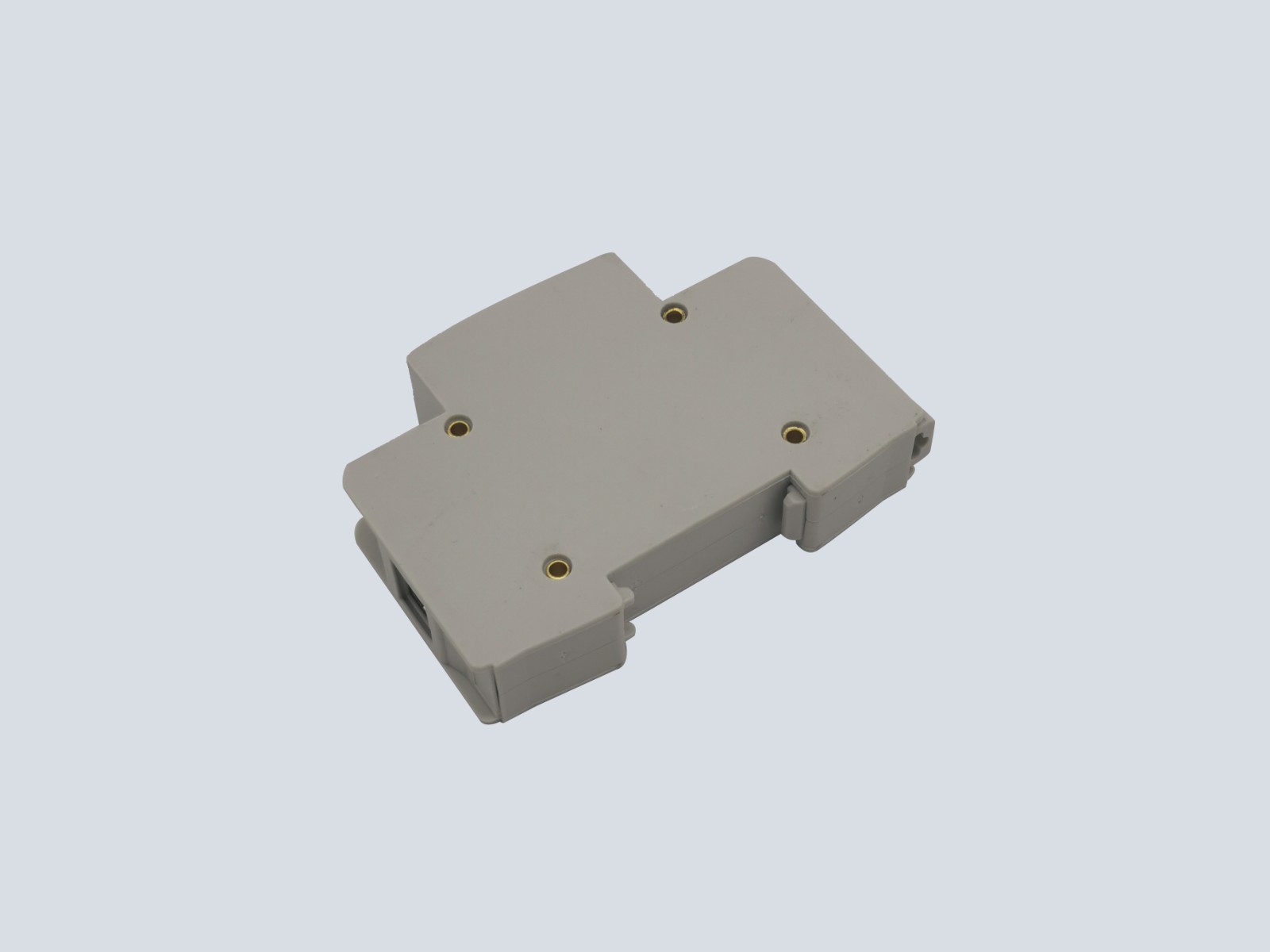

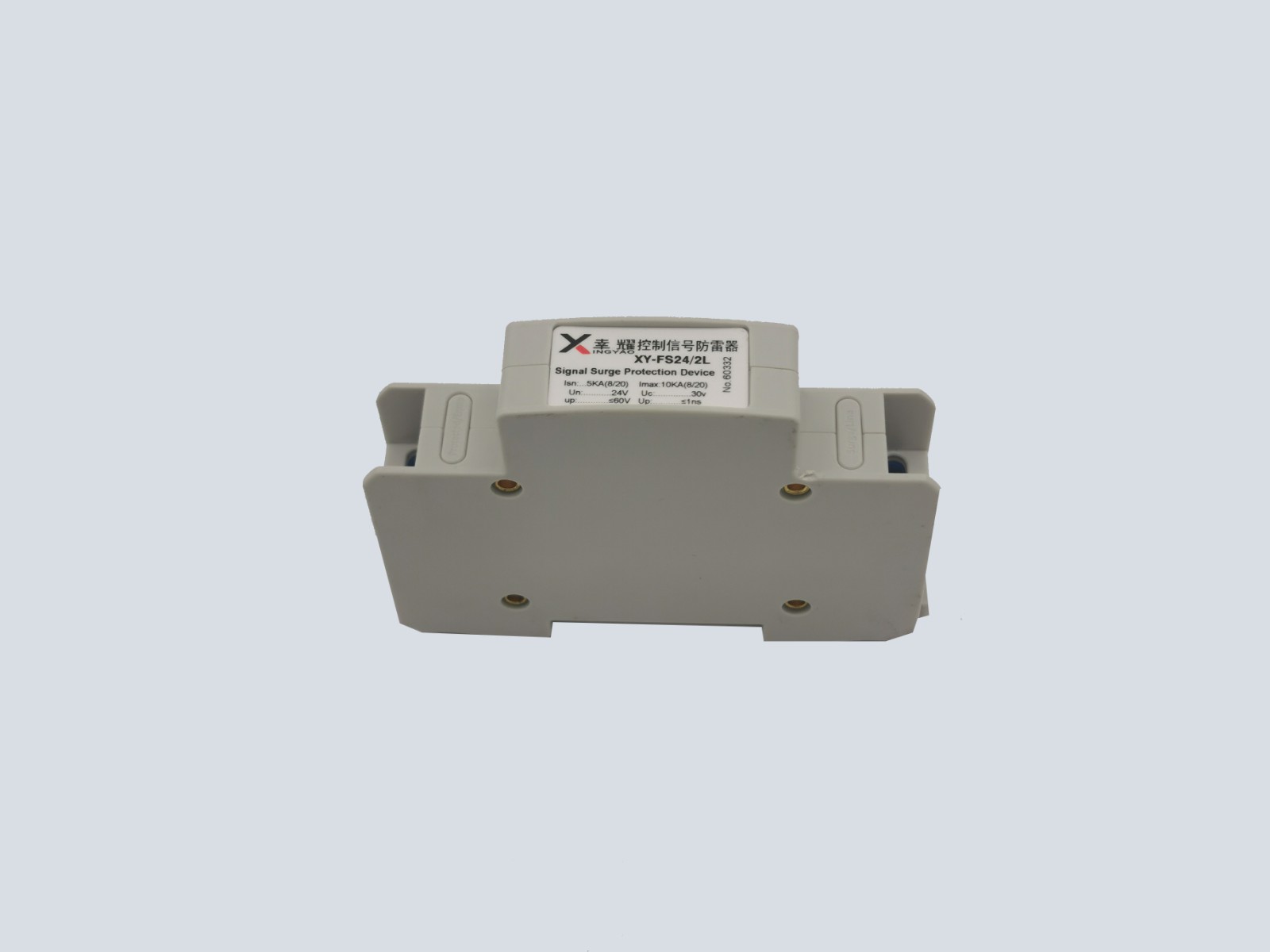

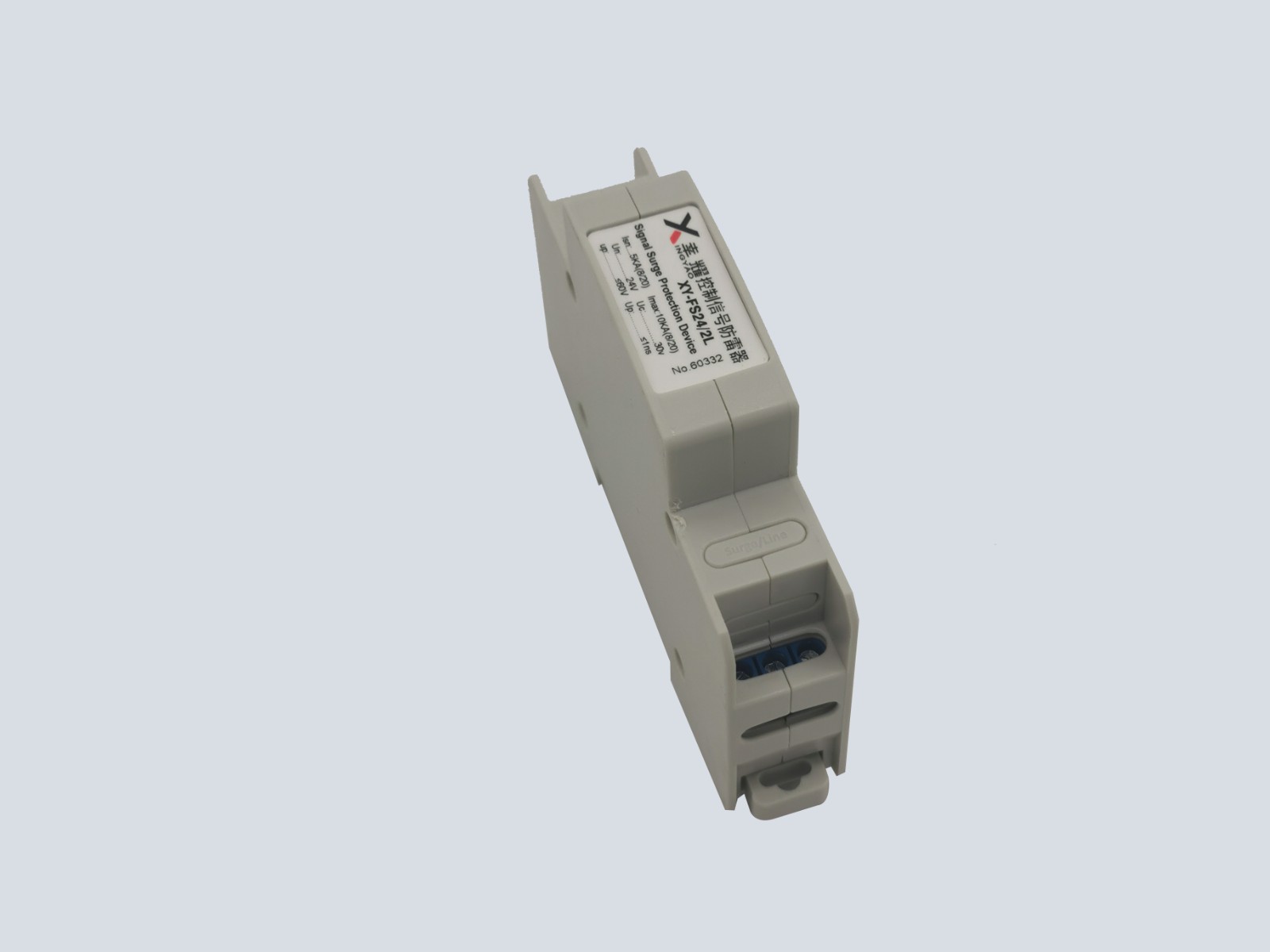

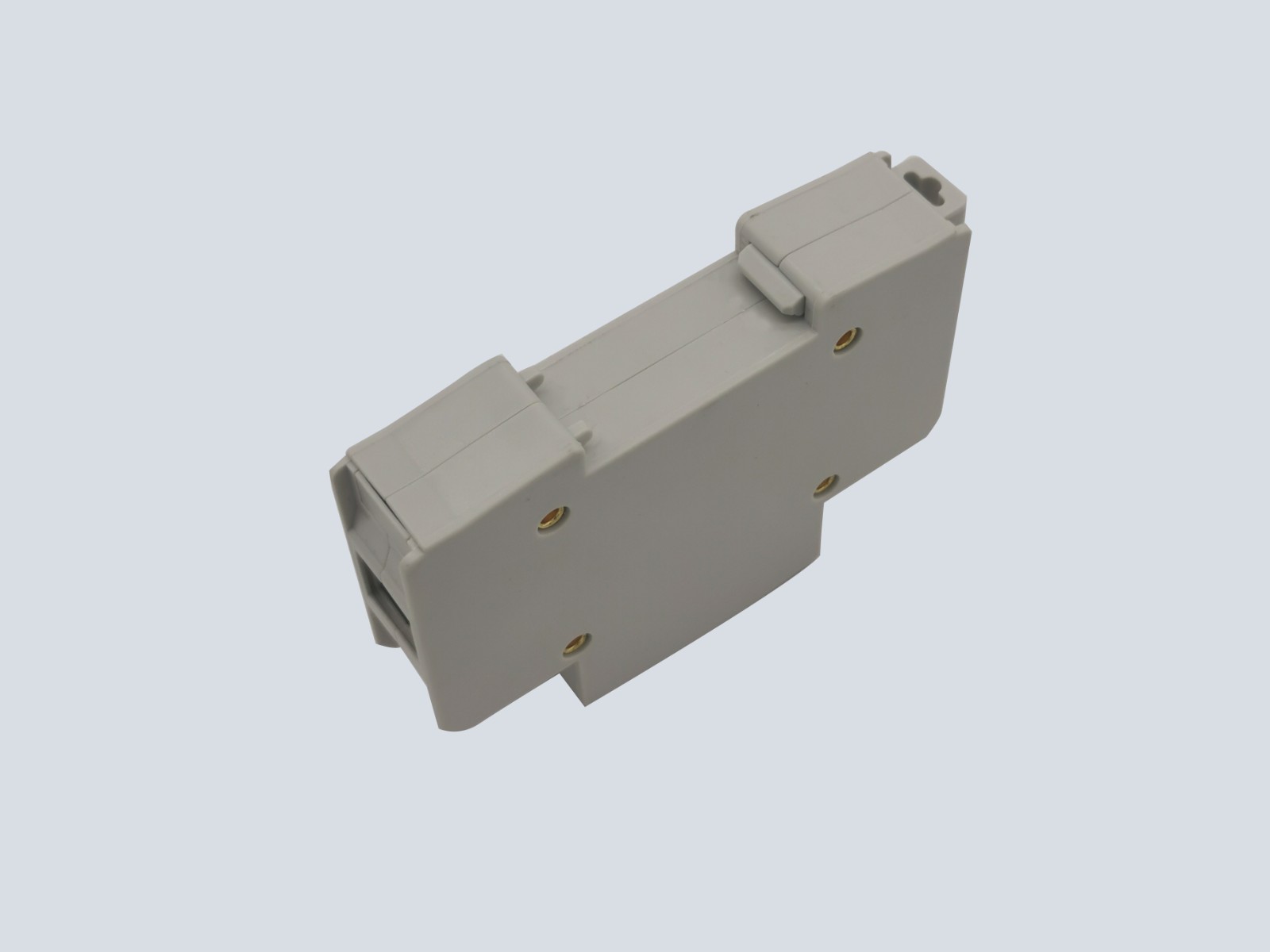

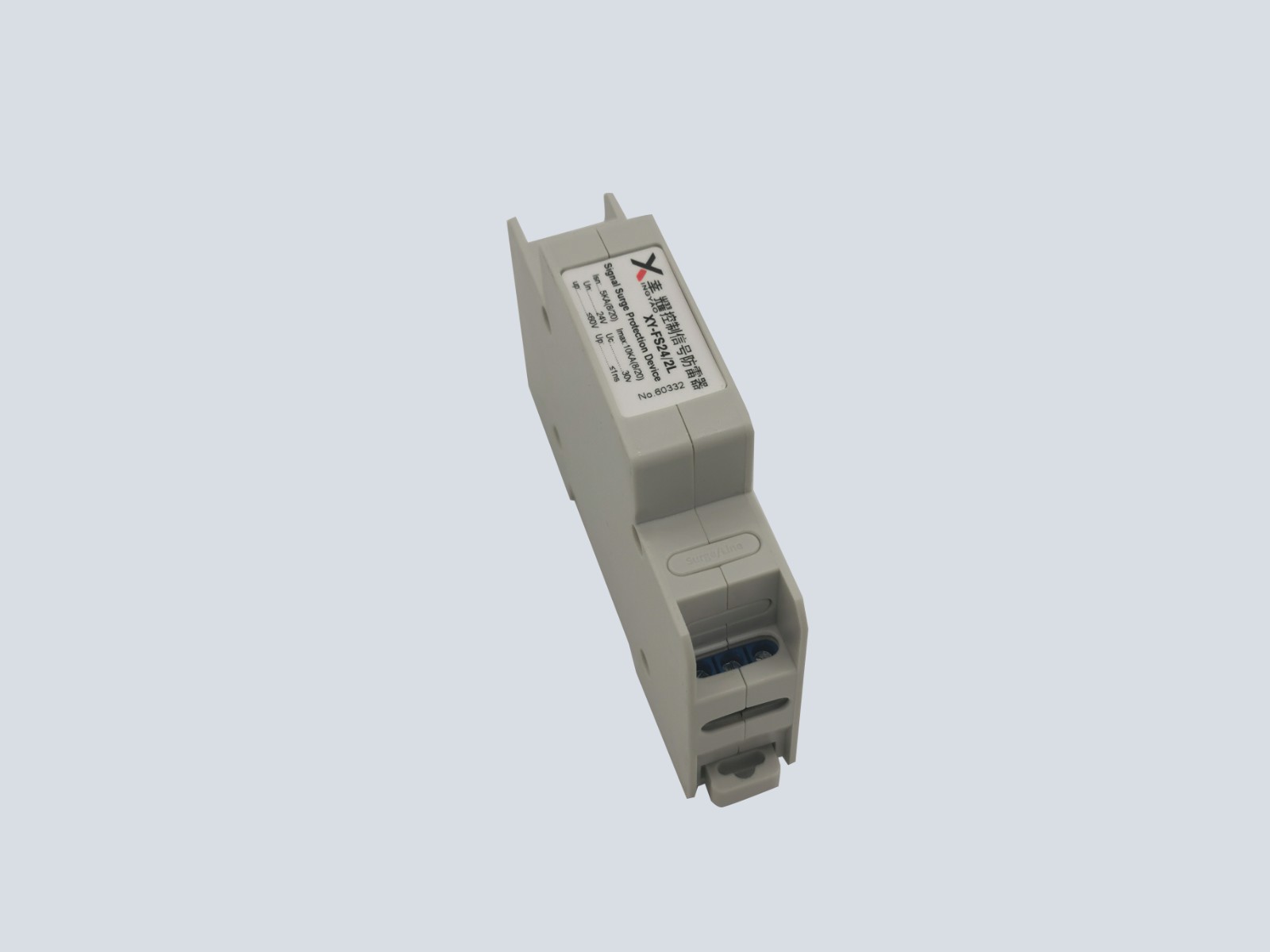

雙絞線控制信號防雷器（數據控制信號防雷器、通訊信號電涌保護器）XY-FS24/2S,XY-FS12/2S

產品分類：工控信號防雷器

訂購熱線：15889457601

產品詳情

產品介紹：
幸耀（XINGYAO）雙絞線控制信號防雷器（數據控制信號防雷器、通訊信號電涌保護器）是依據IEC和GB標準設計，主要用于工控系統數據控制信號、通訊專線、遙測信號、遙控信號的電涌保護器，應用在雷擊保護區1-2區和2-3區。
功能特點：
1、通流容量大：10KA(8/20μS)，高速反應（10-12納秒），低損耗（≤0.3db)；
2、內部采用兩級串聯式聯動保護，殘壓低，使用壽命長；
3、具有過流、過壓、箝位三重保護功能，反應速度快；
4、當雷擊電涌侵入時，無需中止用電設備，不影響正常設備正常運行；
5、外觀設計新穎，體積小，安裝方便；
6、傳輸速率高，使用頻率范圍大。
技術指標：

名稱	雙絞線控制信號防雷器
SPD類別	復合型SPD
SPD功能	具有限壓、限流功能
型號	XY-FS06/2L	XY-FS12/2L	XY-FS24/2L
標稱工作電壓 Un	6V	12V	24V
最大持續運行電壓 Uc	8V	18V	30V
標稱放電電流(8/20μs) In	5KA	5KA	5KA
最大放電電流（8/20μs ）Imax	10KA	10KA	10KA
Isn時電壓保護級別UP	≤18V	≤36V	≤60V
保護線路	2線/4線
傳輸速率	10M bps
插入損耗	≤0.3db
響應速度	≤1ns
端口連接方式	接線端子
溫度環境范圍	-40℃…+80℃
典型應用	4-20mA信號/工控信號
安裝接線規格	1.5～4mm²
外殼材料	鋁合金/阻燃塑料
尺寸	100×25×25mm
安裝方式	串聯
外殼保護等級	IP20
測試標準	GB18802.1 GB/T 18802.21

防雷器安裝指導：
1、雙絞線控制信號防雷器可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2、“IN”連接引線端，“OUT”連接被保護設備（或系統）端，“1”與“2為一條信號通道，“3”與“4”為一條信號通道。安裝時兩端線路必須分開敷設，不可捆扎在一起，防止二次感應現象發生。
3、防雷器接地用盡可能最短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線（或被保護設備的外殼）相連。信號的屏蔽線可直接接到接地端子上。
4、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下電涌保護器后信號傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。
