產品介紹:

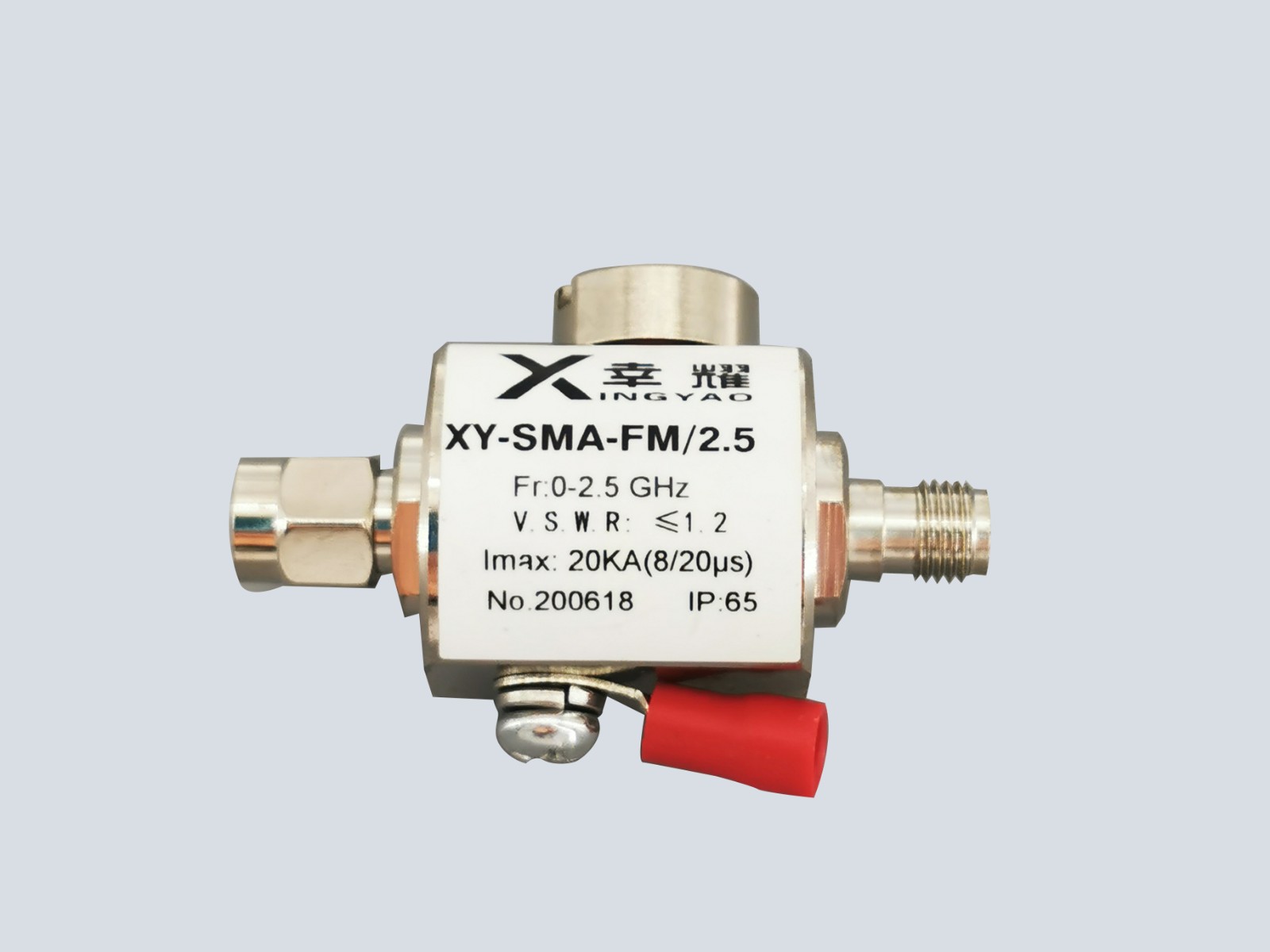

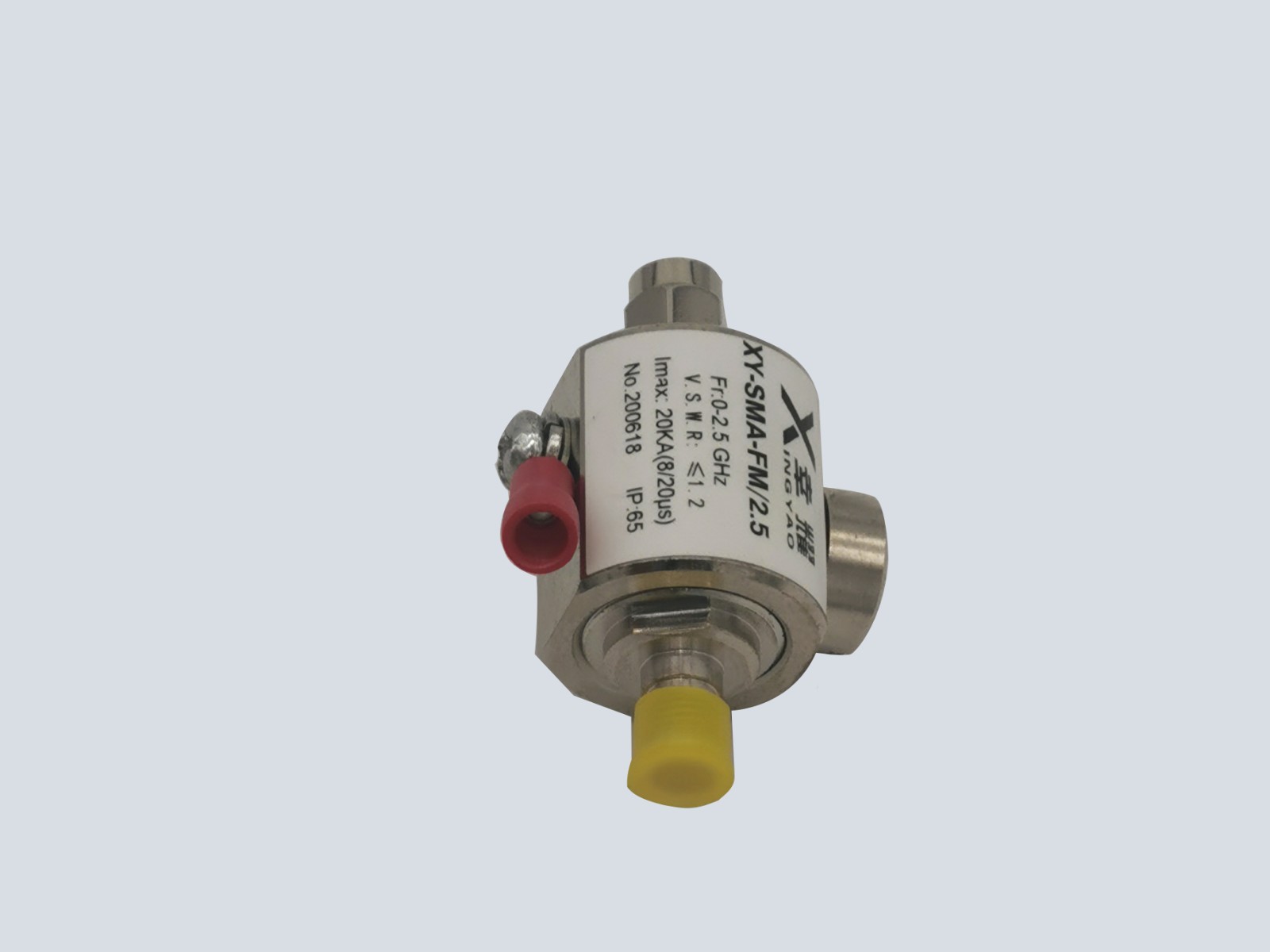

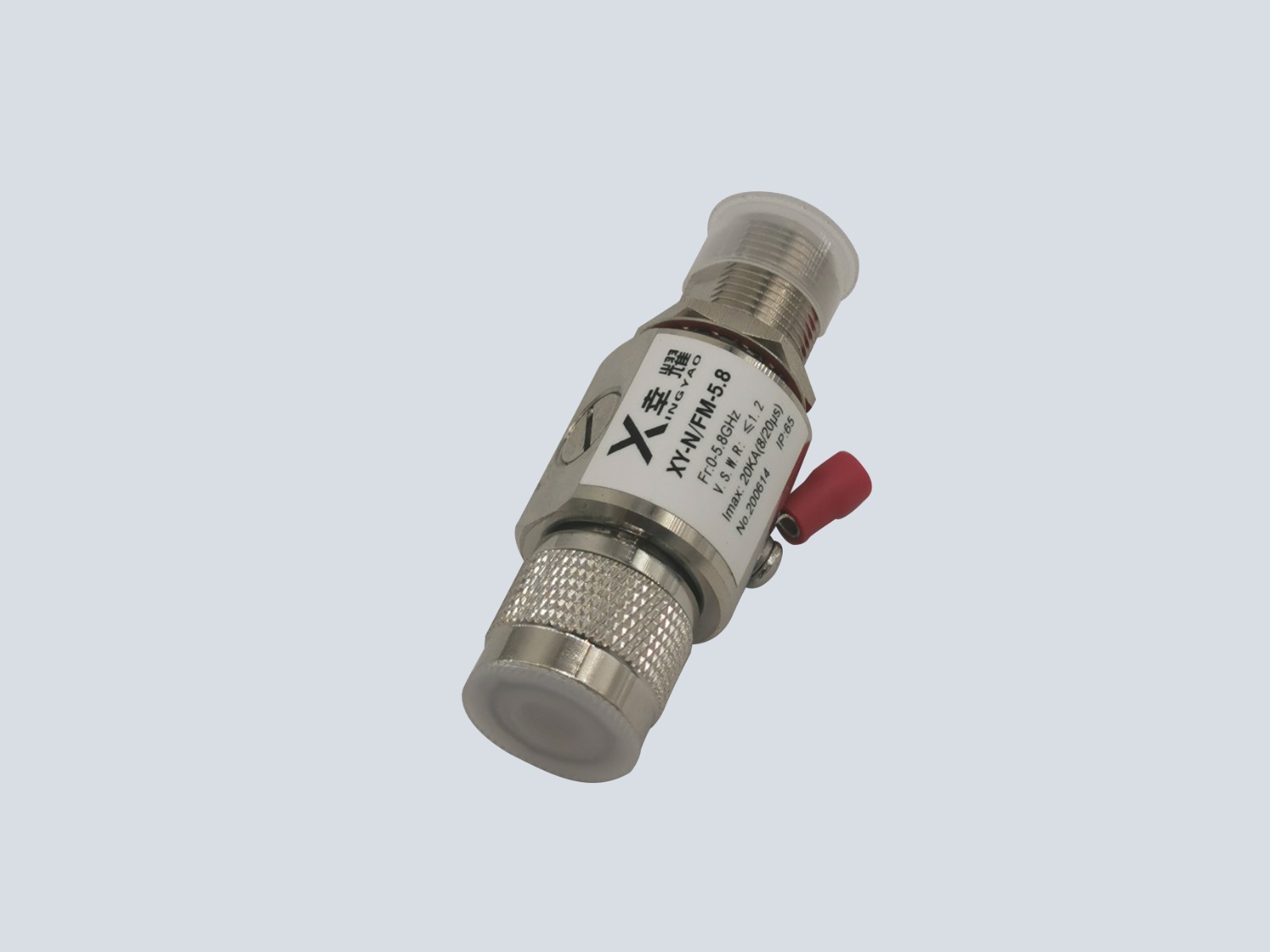

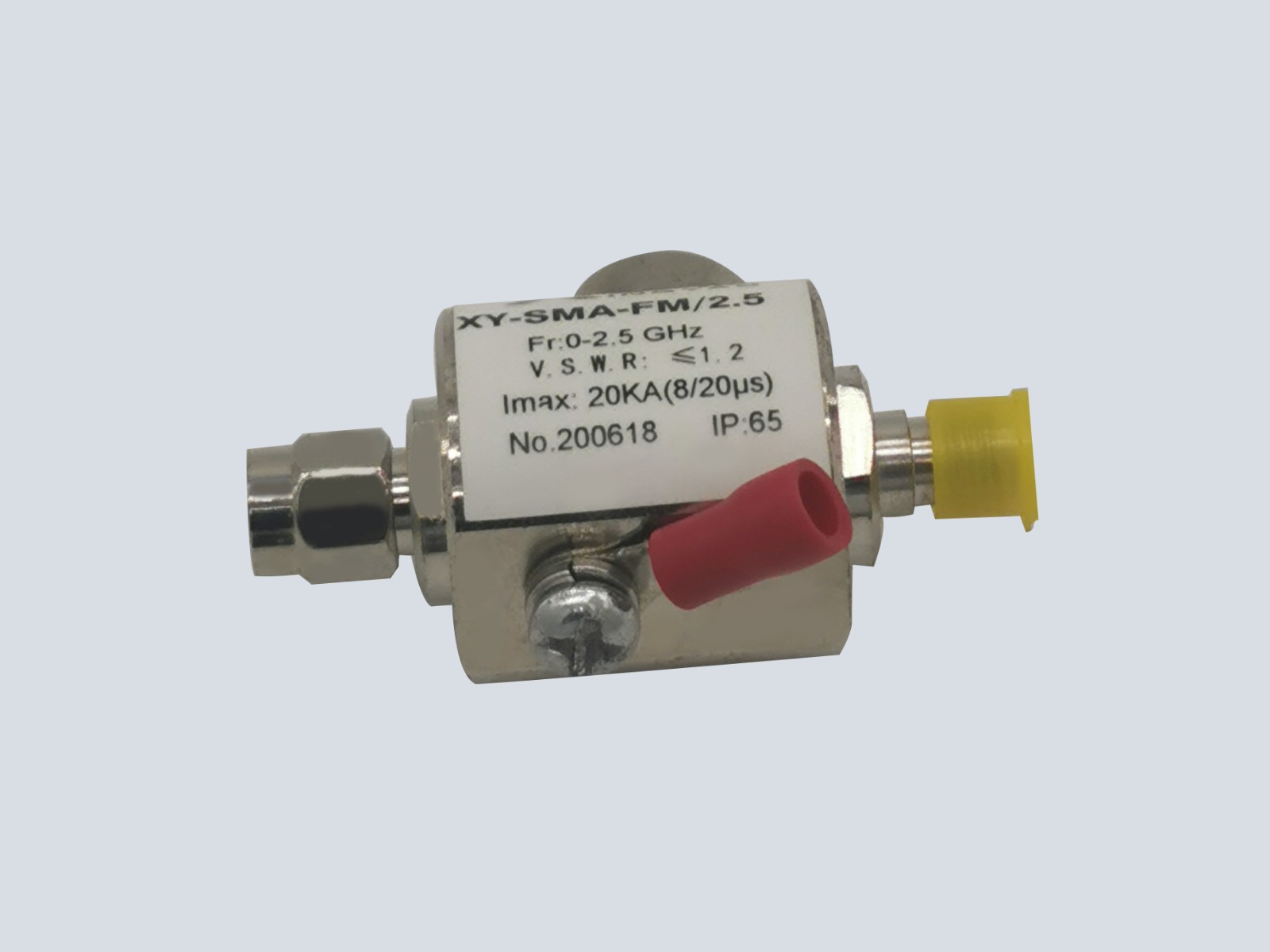

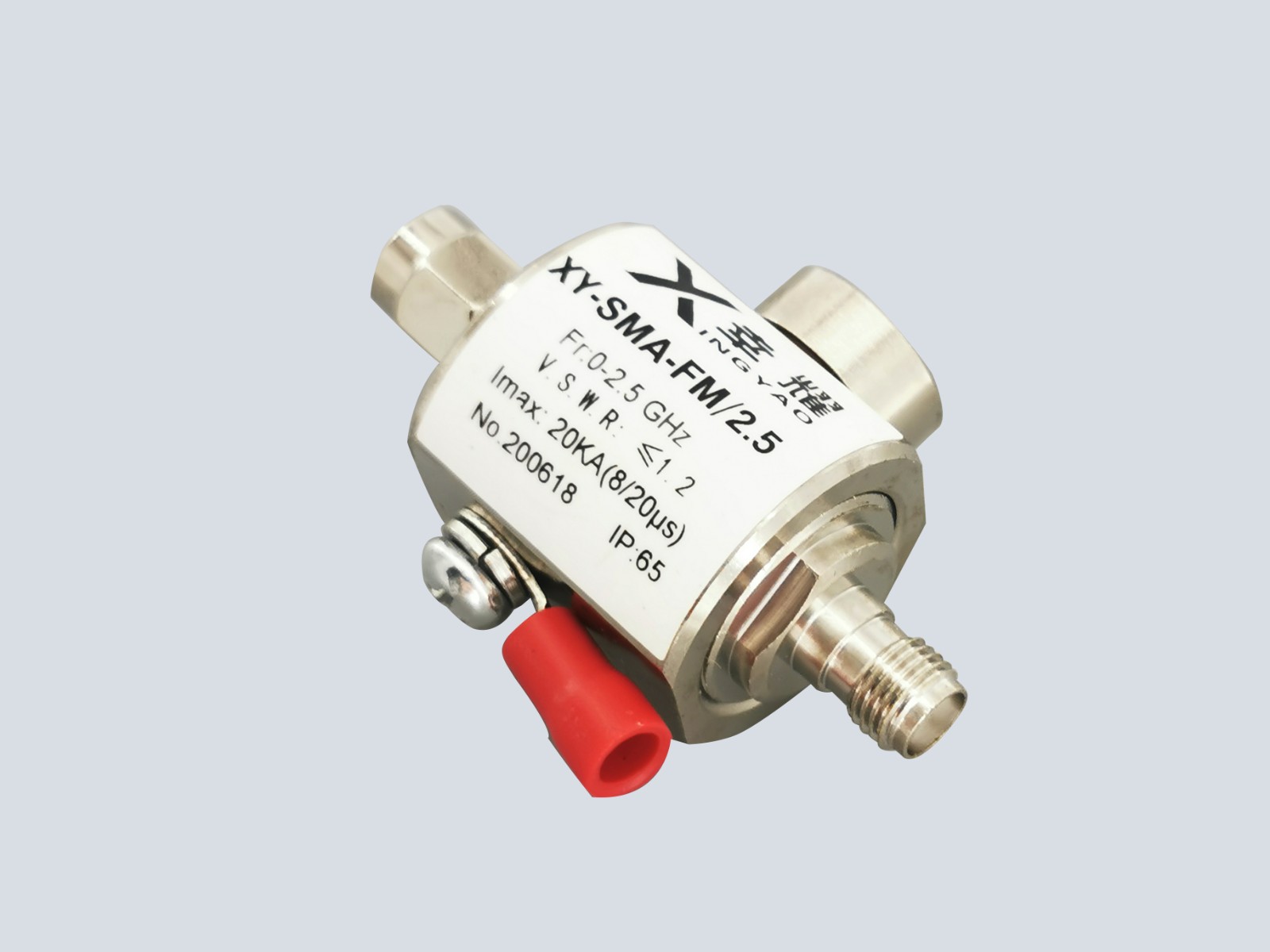

幸耀(XINGYAO)天饋電涌保護器能防止因饋線感應雷擊過電壓而對天線及收發設備造成的損害,適用于衛星無線通信,移動基站,微波通信,廣播電視等同軸天饋系統信號的電涌保護,安裝于防雷分區LPZ0A-1及后續分區。該產品采用屏蔽外殼封裝,內置優質高速過壓保護器件,對天饋線路上感應的雷電高壓脈沖具有高效的保護防御功能。
功能特點:
1、駐波比小,插入損耗低(≤0.2dB);2、傳輸速率高,使用頻率范圍大;3、 當雷擊電涌侵入時,無需中止用電設備,不影響正常設備正常運行;4、多種接頭可選。
技術參數:
產品名稱 | 開關型天饋防雷器 | ||||
產品型號 | XY-SMA-FM/2.5 | XY-N-FM/2.5 | XY-TNC-FM/2.5 | XY-F-FM/2.5 | |
接口方式 | SMA/FM | N/FM | TNC/FM | F/FM | |
SPD類別 | 開關型 | ||||
最大持續工作電壓Uc | 90V | ||||
保護水平Up | ≤600V | ||||
標稱放電電流In(8/20μs) | 10KA | ||||
最大放電電流 Imax(8/20μs) | 20KA | ||||
反應時間 Ta | ≤25ns | ||||
最大傳輸功率 Pt | 150W | ||||
駐波比 VSWR | ≤1.2 | ||||
特性阻抗 | 50/75Ω | ||||
插入損耗 | ≤0.2dB/1.5 GHz | ||||
頻率范圍 | DC-2.5GHZ | ||||
外殼材料 | 黃銅 | ||||
外殼防護等級 | IP65 | ||||
接地電阻Ω/線徑 | ≤4Ω / 2.5mm2 | ||||
工作溫度范圍 | -40℃~+70℃ | ||||
空氣相對濕度 (室內溫度條件下) | 30%~90% | ||||
尺寸mm | 53*25*25 | 59*25*25 | 60*25*32 | 53*25*25 | |
執行標準 | GBl8802.1、lEC61643-21、IEC60169-4 | ||||
防雷器安裝指導:
1、為了可靠地防止雷電襲擊,可以在天線輸出端和被保護設備輸入端各串接一個天饋防雷器。在雷電較少的地區,天線不帶放大器的情況下,也可以只用一個。2、把防雷器上的接線片焊上盡量短的接地導線(導線面積不小于2.5mm2),另一端與防雷系統接地母線可靠連接,接地電阻不大于4Ω。3、在戶外使用天饋防雷器時必須注意防雨,切不可讓雨水浸入其內部造成腐蝕損壞。4、本產品無需特別維護。當系統工作出現故障時,可拆除防雷器后再檢查,若還原到使用前的狀態后系統恢復正常,則說明防雷器已經損壞,必須立即更換。
