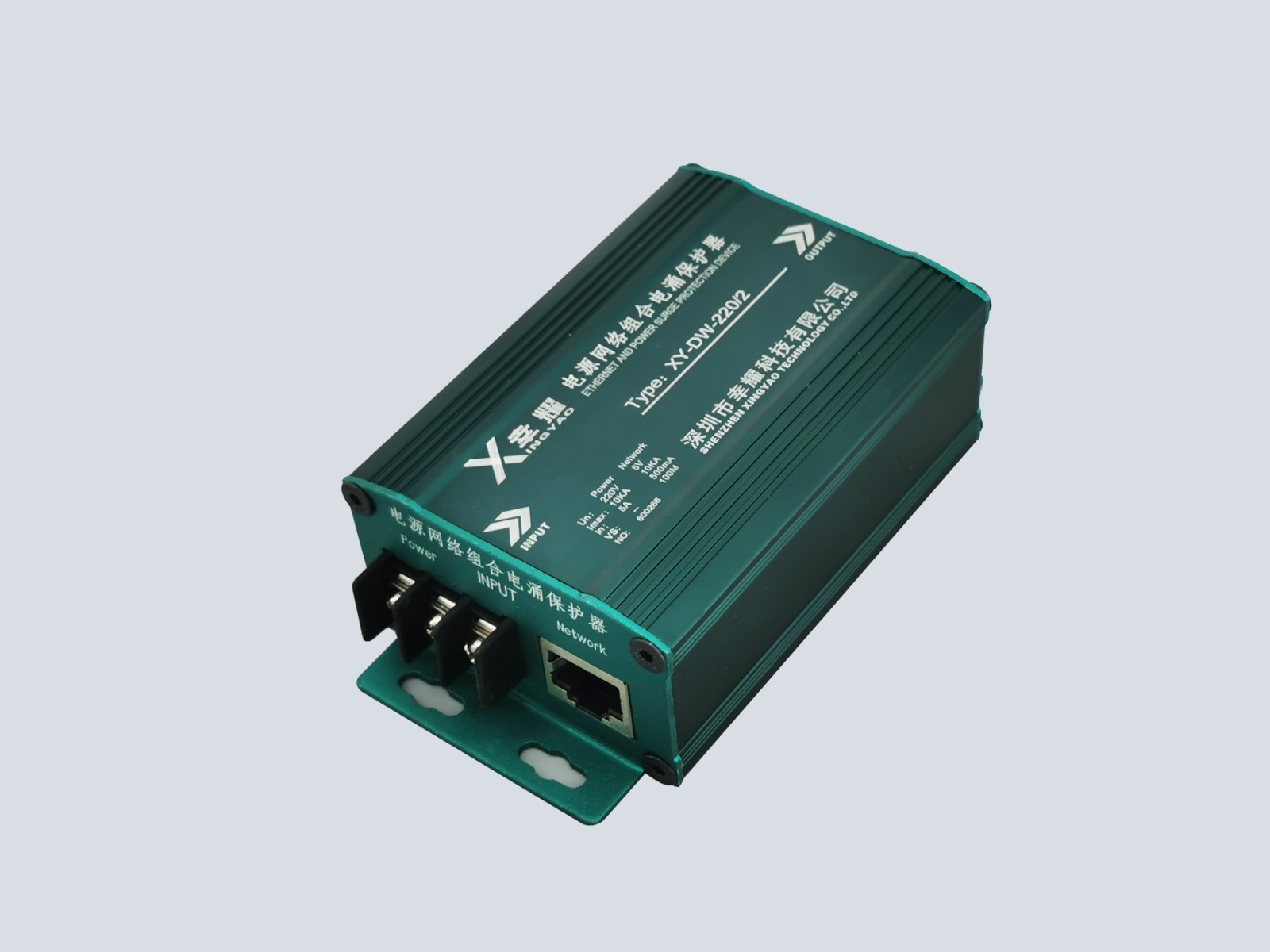

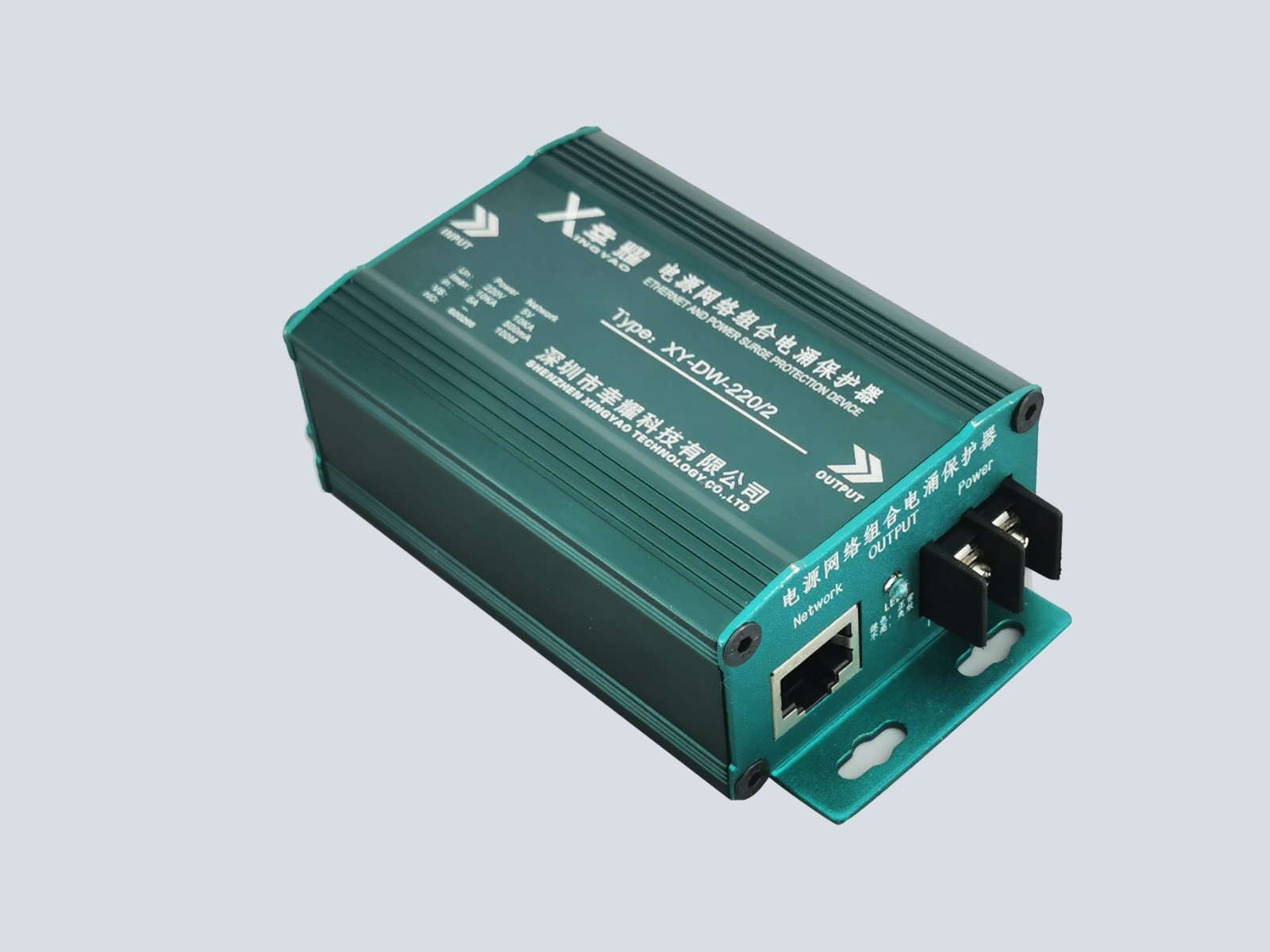

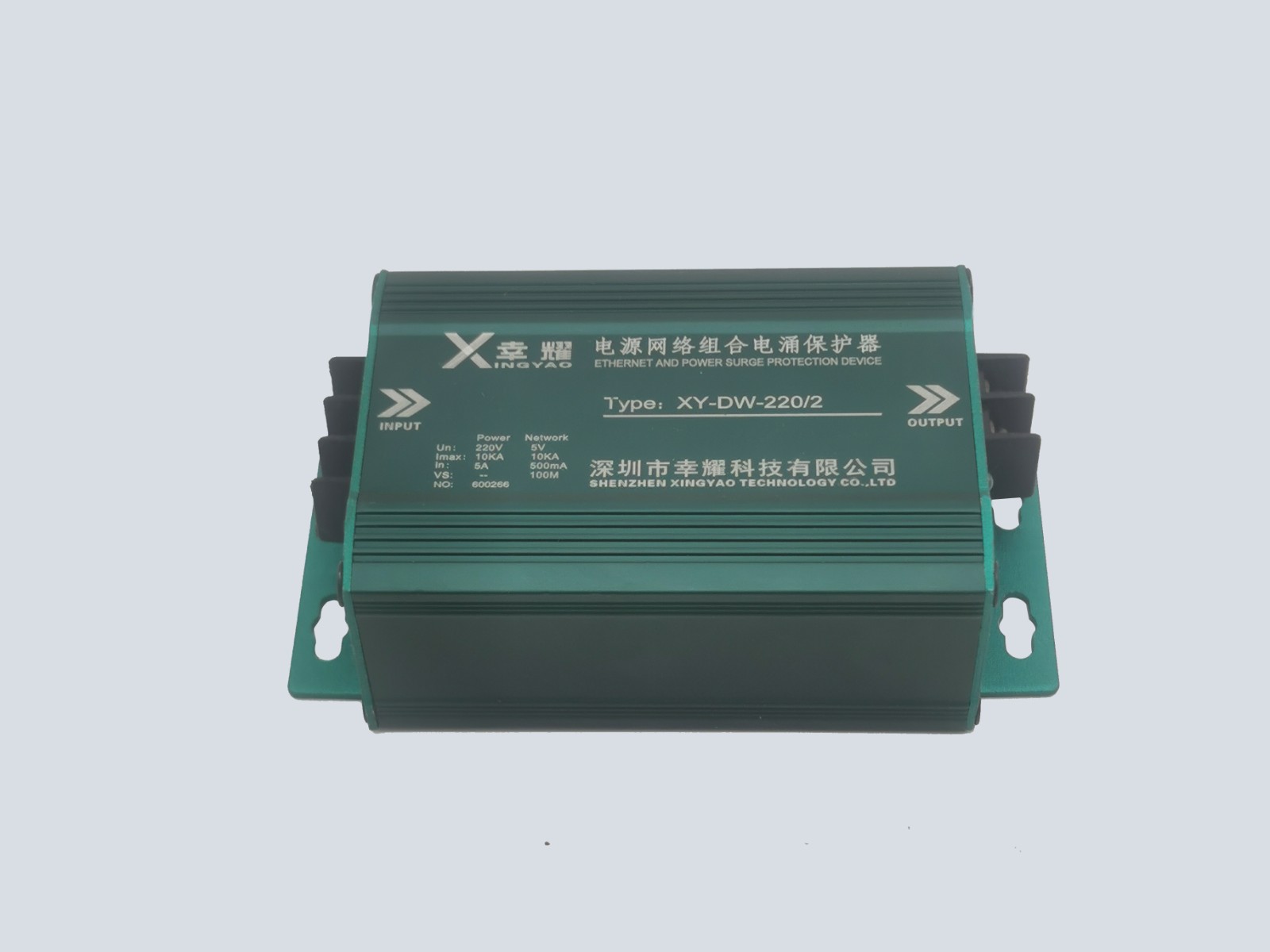

產品介紹：

 高清網絡監控系統網絡攝像機二合一防雷器（又稱：網絡攝像機防雷器，電源網絡二合一防雷器，網絡二合一避雷器，網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類高清網絡攝像機（HD Network Camera）電源和網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。

功能特點：

 1、通流容量大：10KA(8/20μS)，高速反應（10^-12納秒），低損耗；

 2、電源、網絡防雷二合一設計理念，不占空間，適用于各類高清網絡攝像機的電涌保護；

 3、能有效防止攝像機電源、網絡等設備間電位差瞬時增大而造成的設備損壞；

 4、內部采用兩級復合串聯聯動保護，具有限壓、限流功能，殘壓低，使用壽命長；

 5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；

 6、網絡攝像機二合一防雷器采用集成化結構、體積小、接線簡易、安裝方便。

技術指標：

安裝方法：

 1、網絡攝像機二合一防雷器串聯安裝在網絡攝像機端口前（“IN”標識端接入線路，“OUT”標識端與被保護攝像機相連接）,然后PE接地端子用銅芯線與地網作焊接或螺拴固定。

 2、網絡攝像機二合一防雷器電源線路端子接法：電源兩端分別對應接“L/+”“N/-”。

3、網絡攝像機二合一防雷器RJ45網絡信號線路接法：串聯安裝，RJ45水晶頭直接插接。

4、防雷接地線截面積應≥2.5mm²，且盡可能短。安裝本防雷產品要求接地電阻小于4Ω，在接地線及接地電阻合格下防雷性能最優。

 5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。

注意事項：

 1、防雷器輸出端所有端口均連接被保護設備。

 2、防雷器正負線路不要接反或接錯。

 3、防雷器安裝在被保護設備前端越近效果越好。

 4、防雷設備需要定期檢查，產品劣化后必須立即更換。

 5、更換、安裝防雷器時切記不可帶電作業。

 6、防雷接地一定要良好且接地電阻不大于4Ω（如環境條件無法達到要求，應不大于10Ω）。

新外殼-電源網絡組合二合一SPD說明書-10KA-5A.pdf
